전력망의 숨은 조력자 분로리액터를 아시나요?

전기는 발전소에서 만들어져 수십, 수백 킬로미터의 전선을 따라 우리 집까지 옵니다. 그런데 이 전선은 물이 지나가는 수도관처럼 단순한 통로가 아닙니다. 전선에는 전하를 저장하는 성질인 정전용량이 있기 때문입니다.



전선이 길어질수록, 또 전압이 높아질수록 정전용량에 따른 영향도 커집니다. 전기 분야에서는 이러한 정전용량을 커패시턴스(Capacitance)라고 부릅니다. 커패시턴스는 선로에서 *무효전력이 발생하는 원인 중 하나인데요. 무효전력이 과도하게 증가하면 전압이 높아질 주 있어, 안정적인 전력 공급을 위해서는 이를 적절하게 보상하는 일이 중요합니다. 분로리액터는 바로 이 역할을 담당하는 설비입니다.



*무효전력 : 직접 에너지를 소비하지는 않지만 전력망의 안정적인 운용을 위해 필요한 전력





안정적인 송전을 완성하는 전력망의 숨은 조력자

송전선로의 정전용량은 전력망에 무효전력을 발생시키는 원인 중 하나입니다. 무효전력은 전력망의 전압과 안정적인 운영에 영향을 주기 때문에, 전력망을 설계하고 운영할 때는 이를 어떻게 보상할 것인지가 중요한 과제가 됩니다.



분로리액터는 이러한 무효전력을 보상하는 설비입니다. 송전선로의 정전용량으로 발생하는 무효전력을 흡수할 수 있도록 전력망에 연결해 전압을 적절하게 유지하도록 돕습니다. 이를 통해 전력망의 안정적인 운영을 뒷받침합니다. 전기를 직접 생산하거나 멀리 보내는 설비는 아니지만, 전력이 안정적으로 전달될 수 있도록 전력망의 균형을 잡아주는 역할을 합니다.





확대되는 분로리액터의 쓰임새

분로리액터는 다양한 전력망 환경에서 활용됩니다. 대표적인 사례는 지중선로의 무효전력 보상입니다. 지중선로는 가공선로와 전기적 특성이 다르며, 특히 정전용량이 커 무효전력 보상이 중요합니다. 분로리액터는 이러한 선로의 특성에 대응해 전력망의 안정적인 운영을 돕습니다.



신재생 발전원을 전력계통에 연결하는 과정에서도 분로리액터가 활용됩니다. 태양광이나 풍력 등 새로운 발전원이 전력망에 연결되면 계통의 특성과 운영 조건을 고려한 설비 구성이 필요합니다. 이처럼 전력망의 형태와 운영 환경이 다양해지면서 분로리액터의 역할도 중요해지고 있습니다.





세계 수준의 기술력으로 완성한 맞춤형 리액터 라인업

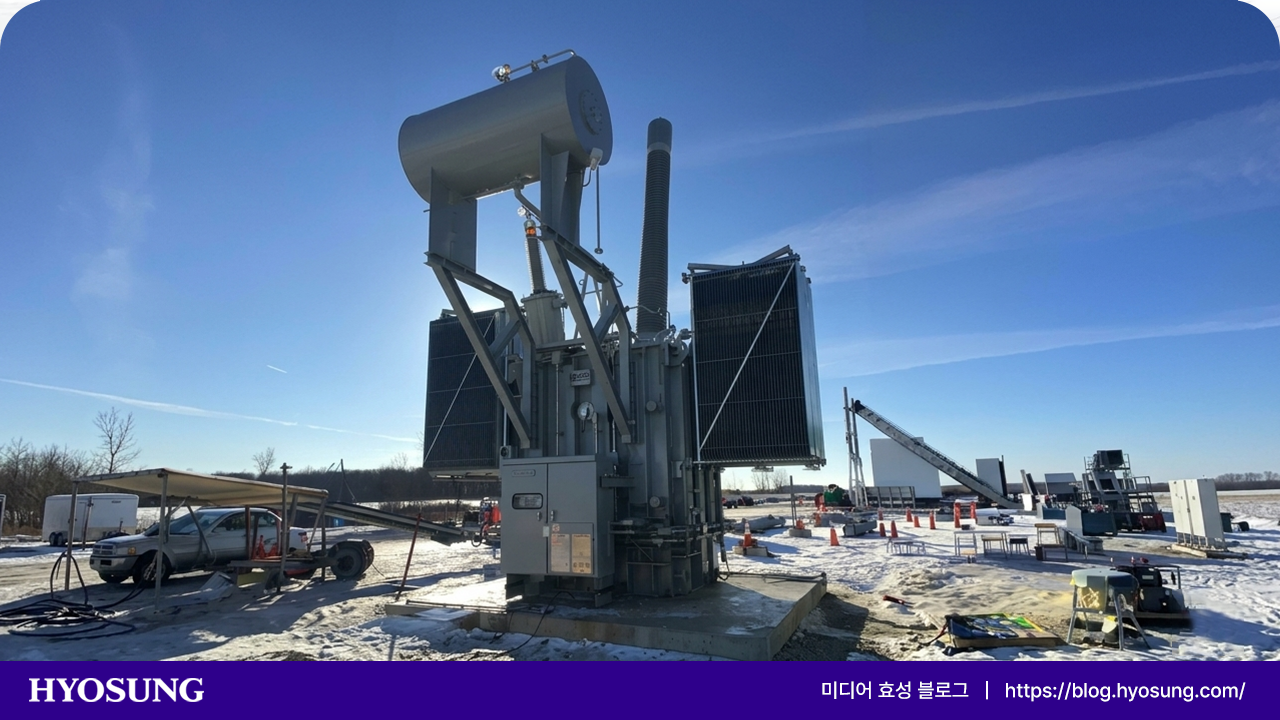

효성중공업은 1997년 345kV 100/200MVAr 분로리액터 개발을 시작했습니다. 현재는 최고 전압 765kV, 최대 용량 250MVAr까지 제작할 수 있는 기술력을 갖추고 있습니다. 초고압·대용량 제품까지 폭넓게 제작하며 다양한 전력망 환경에 대응하고 있습니다.



전력망은 국가와 지역에 따라 부하 변화와 설치 조건이 다릅니다. 효성중공업은 이러한 차이에 대응할 수 있도록 맞춤형 리액터 기술을 개발하고 있습니다.



대표적인 기술이 가변리액터입니다. 가변리액터는 부하 변화에 따라 리액턴스를 조절하는 방식으로, 부하 변동이 큰 전력망에 유연하게 대응할 수 있습니다. 이를 통해 계통 상태 변화에 보다 유연하게 대응하고 안정적인 전압 운용을 지원합니다.



보조권선 적용 리액터는 설치 환경의 제약을 줄이는 기술입니다. 저압 전원 공급선에서 멀리 떨어진 극초고압 송전선로에 설치하더라도, 보조권선을 활용해 저압 서비스 전압을 경제적으로 확보할 수 있습니다. 설치 조건이 까다로운 환경에서도 필요한 전압을 확보할 수 있도록 돕는 것입니다.





고품질 전기를 전하는 힘

전력설비는 실제 현장에 설치되어 운영되기 때문에 성능뿐 아니라 주변 환경도 고려해야 합니다. 특히 주거지역과 가까운 변전소에서는 설비의 소음과 환경적 특성이 중요한 조건이 됩니다.

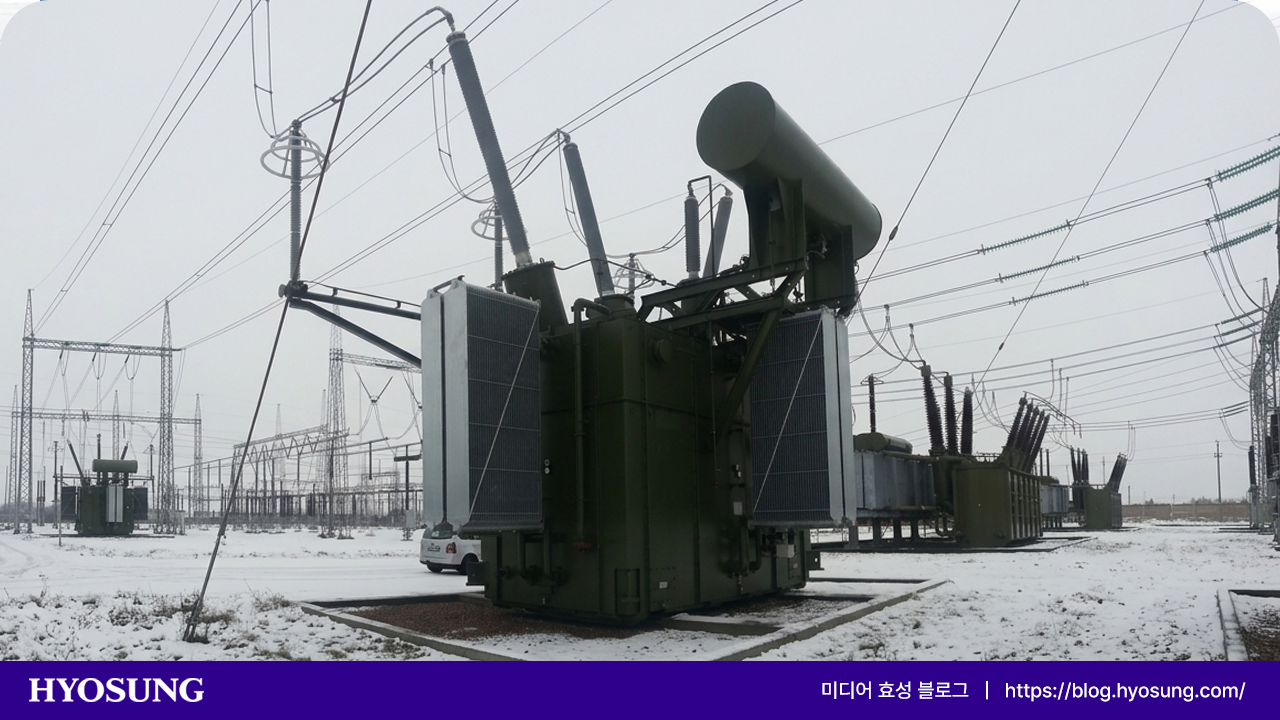

효성중공업은 저소음 기술을 적용해 주거지역 인근 변전소에서도 분로리액터를 운용할 수 있도록 하고 있습니다. 또한 친환경유를 적용해 환경오염과 화재에 대한 우려를 줄이는 데 기여합니다.



우리가 사용하는 전기가 안정적으로 공급되기까지는 눈에 보이지 않는 다양한 설비의 역할이 필요합니다. 송전선로의 특성을 고려하고, 그 과정에서 발생하는 무효전력을 보상하는 기술 역시 그중 하나입니다. 효성중공업의 분로리액터는 다양한 전력망 환경에 대응하며 전력망의 효율과 안정적인 운영을 뒷받침하고 있습니다.
